Información Básica.
No. de Modelo.
CSR501-1C3K
cobertura de azimut
panel de sigle 90 grados
Paquete de Transporte
Aluminum Alloy Package
Especificación
C Band (5.5-5.8GHz)
Marca Comercial
OEM
Origen
China
Capacidad de Producción
1000 Piece/Year
Descripción de Producto
Radar de vigilancia costera
CSR501-1C3K/2C3K/3C3K
CSR501-4C3K
El radar de la serie CSR501 funciona en banda C y adopta la tecnología digital de matriz en fase activa totalmente digital. A través de la modularización y el diseño fino, hace un uso integral de la detección de blancos móviles adaptativos, T/R digital (transmisión/recepción), DBF (formación digital de haces), diseño integrado analógico y digital y otros medios técnicos.
Se compone principalmente de un conjunto de radar y una caja de control de distribución, que se utiliza para la detección, la advertencia y la indicación de blancos de buques en movimiento en la zona costera. Puede proporcionar la información de la pista del blanco en tiempo real y con precisión.
Características
Para más detalles, por favor visite: a5250379796602ad.en.made-in-china.com

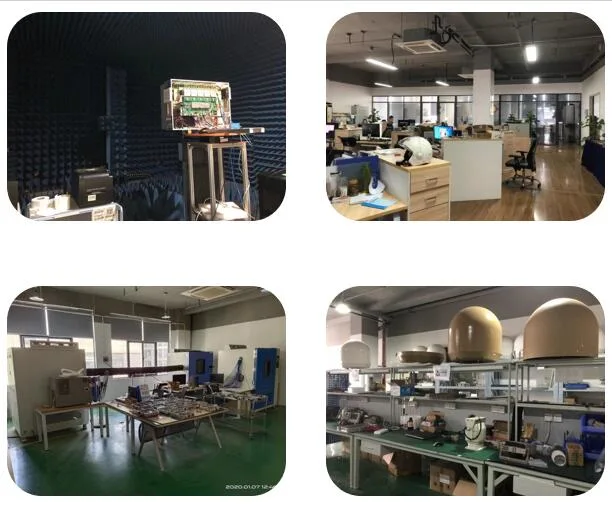

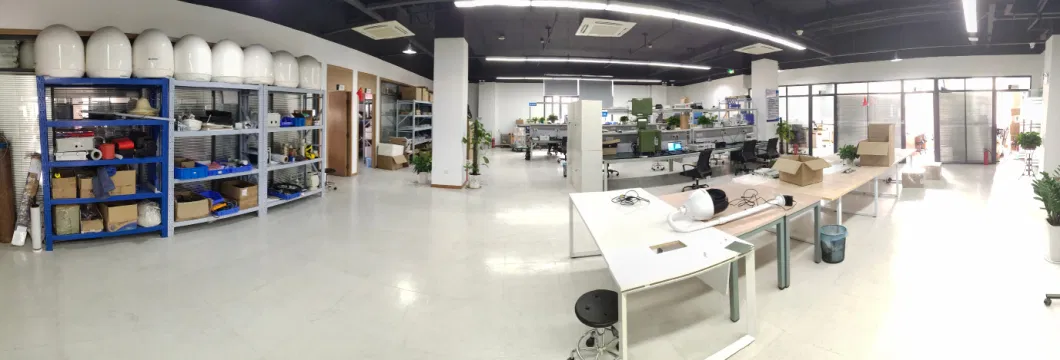

Vista previa de fábrica

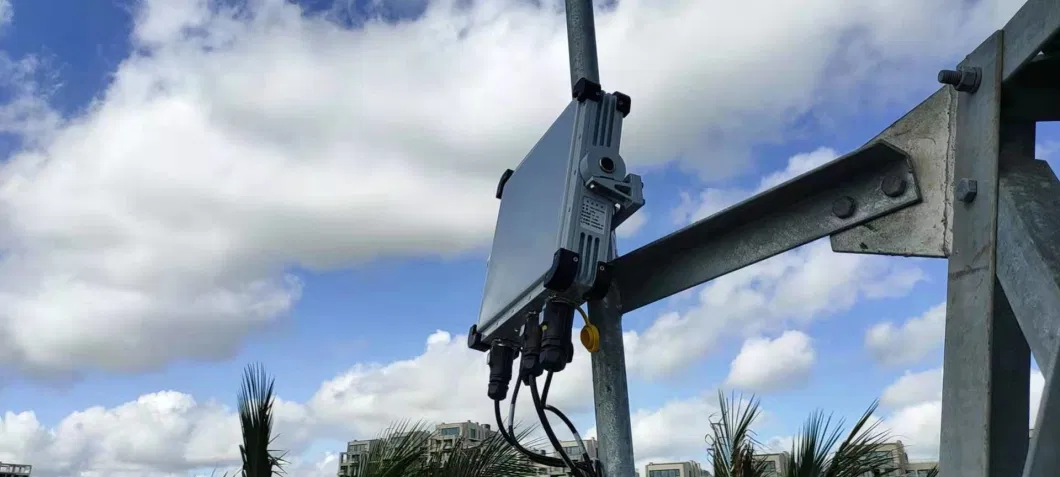

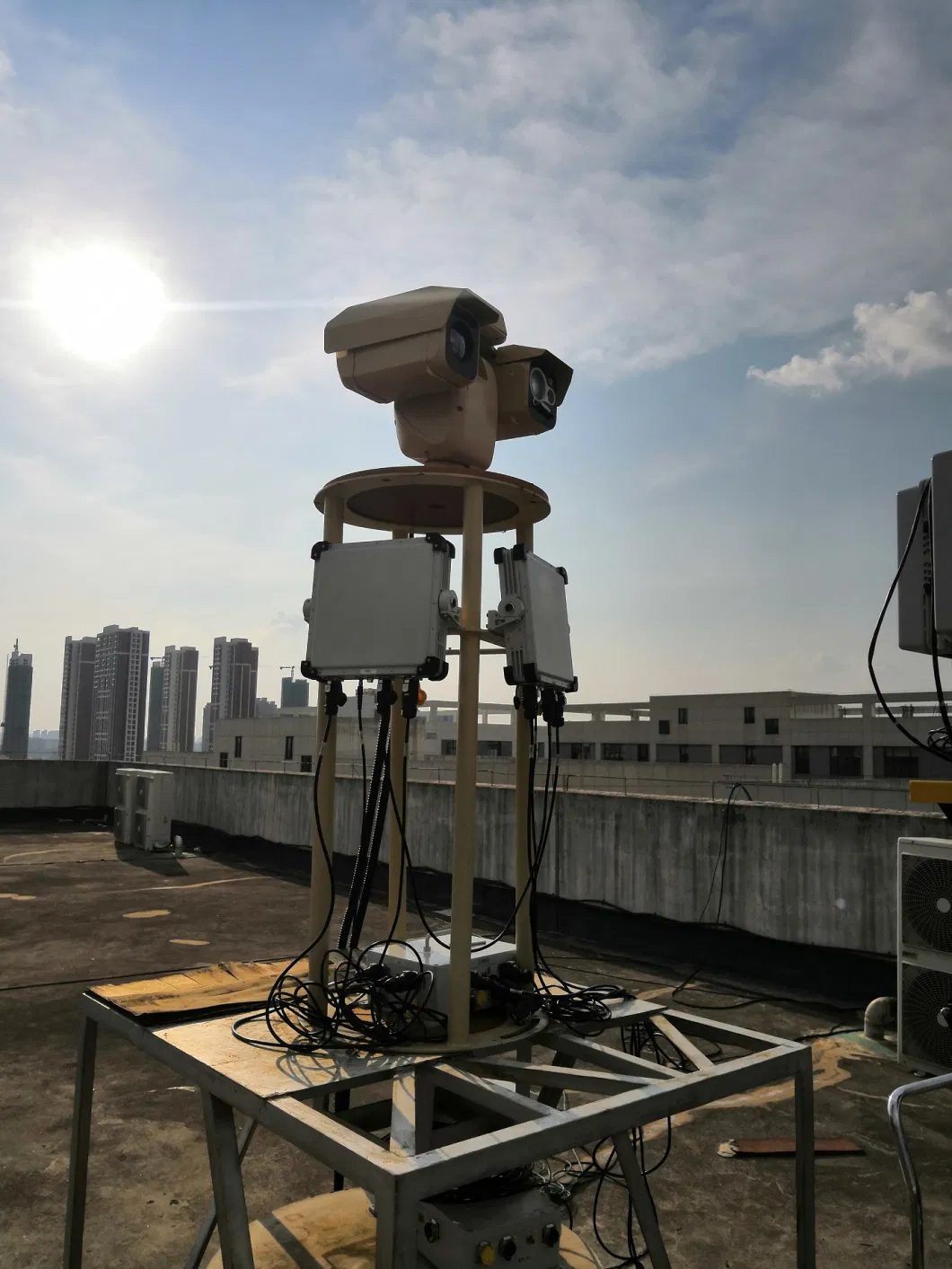

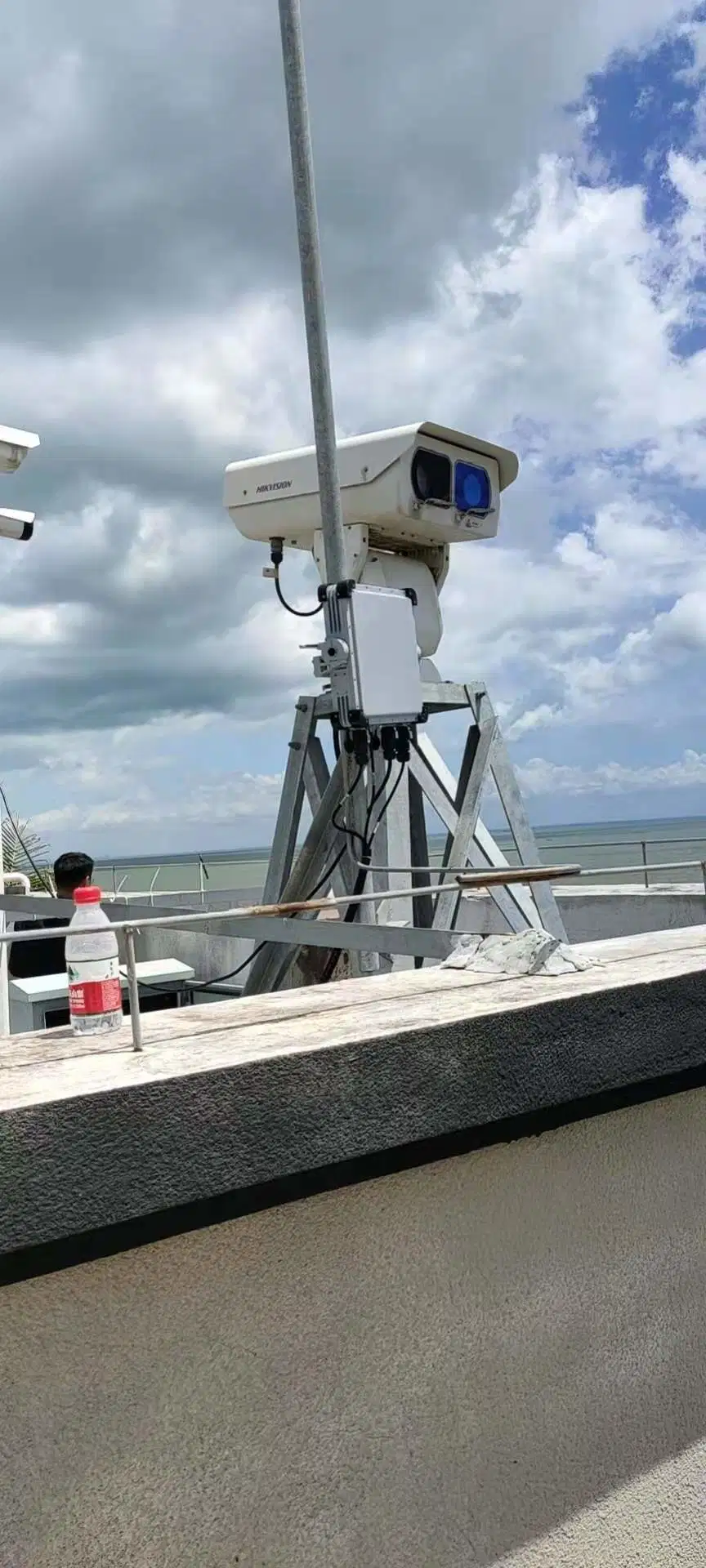

Referencia del proyecto
CSR501-1C3K/2C3K/3C3K
CSR501-4C3K
El radar de la serie CSR501 funciona en banda C y adopta la tecnología digital de matriz en fase activa totalmente digital. A través de la modularización y el diseño fino, hace un uso integral de la detección de blancos móviles adaptativos, T/R digital (transmisión/recepción), DBF (formación digital de haces), diseño integrado analógico y digital y otros medios técnicos.
Se compone principalmente de un conjunto de radar y una caja de control de distribución, que se utiliza para la detección, la advertencia y la indicación de blancos de buques en movimiento en la zona costera. Puede proporcionar la información de la pista del blanco en tiempo real y con precisión.
Características
• sistema de matriz de fases de barrido de fase y barrido eléctrico en el azimut a. realizar una detección no uniforme
• instalación sencilla, ligera, fácil de usar y rápida instalación por parte de individuos
• detección de blancos móviles adaptativos y tecnología de supresión de eco doppler
• Tecnología T / R digital y tecnología de diseño integrado digital y RF altamente integrada;
Aplicación
Especificación Aplicación
•ordenación portuaria de la pesca marina
• Navegación auxiliar en río interior
•Navegación asistida por canales
| Elemento | Especificación |
| Modo de trabajo | Matriz de fases + Doppler de pulso |
| Frecuencia de trabajo | Banda C (5 puntos de frecuencia de trabajo) |
| Rango de detección máximo | 5,0km(5m~10m embarcación de pesca) |
| Rango de detección mínimo | ≤100m |
| Cobertura de azimut | ≥ 90° (panel único)/ 180° (paneles dobles) |
| Cobertura de elevación | 18° |
| Precisión de distancia | ≤10m |
| Precisión de azimut | ≤1,0° |
| Velocidad de detección de blancos | 0,5m/s - 30m/s |
| Precisión de velocidad | ≤0,2m/s |
| Velocidad de datos | ≥ 1 tiempo/s |
| peso neto | Radar de panel único:≤4,0kg Caja de control de distribución:≤2,5kg |
| Consumo de energía | ≤ 85W (panel único) |
| Fuente de alimentación | AC200V~240V |
| Interfaz | 100 / 1 canales RJ45 MB Ethernet (protocolo UDP) |
| Dimensión | Panel de radar único:324mm×298mm×86mm Caja de control de distribución:265mm×230mm×75mm |
| Temperatura de trabajo | -40 ºC ~ +55 ºC |
| Fiabilidad y mantenimiento | MTBCF:≥ 20000h y MTTR:≤ 0,5h |
| Entorno de trabajo | A prueba de lluvia; Prevención de polvo; Prevención de arena; a prueba de humedad, a prueba de moho y a prueba de sal |
