Información Básica.
No. de Modelo.
JHP107-M145A
giroscopio estabilizó el gimbal
eje 2
sensor
ccd hd e ir cámara termográfica
función
adquisición, seguimiento, grabación de blancos
peso
3kg
dimensión
156mm(diámetro)×244mm(h)
aplicación
buque no tripulado, vehículo no tripulado, usv, uav
color
blanco y negro
resolución
1920*1080 Pixel
potencia
12vdc
detector
vox sin refrigerar fpa
consumo de energía
≤15w
Paquete de Transporte
Standard Packing
Especificación
156mm(diameter)× 244mm(H)
Marca Comercial
Wuhan JOHO
Origen
China Wuhan
Código del HS
9031499090
Capacidad de Producción
500 Units/Year
Descripción de Producto

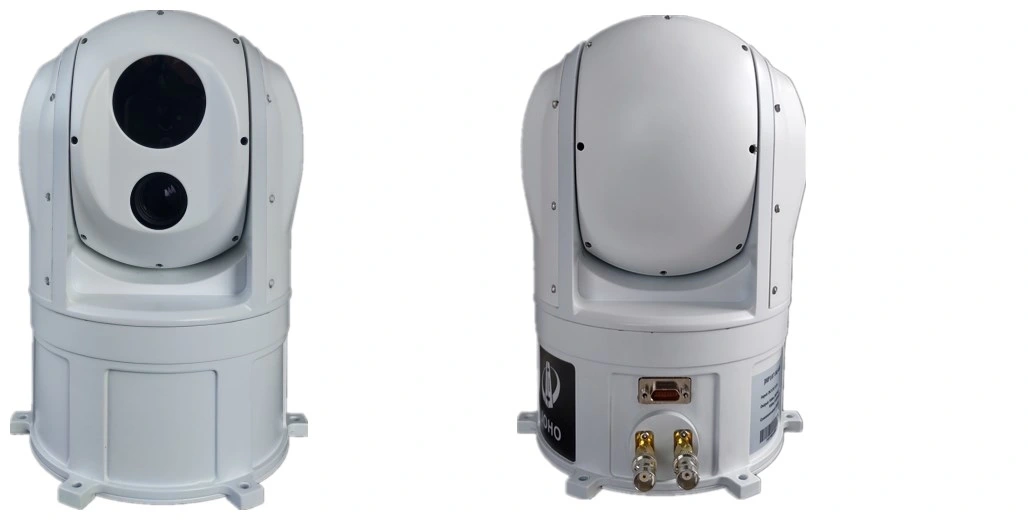

Sensor doble para el día& Noche Sistema de Radar de Vigilancia de la EO/IR Gimball
Producción:
El pequeño UAV gimbal JHP107-M145adopta una plataforma de 2 ejes estabilizado con alta precisión. Construido en 10x zoom continuo de alta definición 1080p de la luz de día y de la cámara térmica no refrigerada cámara con lente de 35m. Se aplica principalmente en USV, la nave no tripulada a la búsqueda, observar y vía terrestre o marítima, que puede satisfacer los objetivos de la fotografía aérea, el vuelo de reconocimiento de la navegación y otras demandas de las aplicaciones.
Función:
HD+doble sensor de infrarrojos para el día& Noche vigilancia |
La transmisión digital inalámbrica |
2-ejes de estabilización giroscópica |
Interfaz de comunicación estándar |
Pequeño tamaño, peso ligero, estructura compacta, alto asaptability, baja disipación de potencia y gran rentabilidad |
El vídeo se da cuenta de la junta de seguimiento en tiempo real el seguimiento de destino, el apoyo de mamual de bloqueo y de destino |
Suelo contrl terminal puede controlar gimbal modos de trabajo y el estado |
Especificación técnica
El modelo | JHP107-M145A |
Platform | Dos ejes |
Rango de acimut | N×360° |
Rango de elevación | -35°~+110° |
La velocidad angular máx. | ≥60°/s |
La aceleración angular máx. | ≥80°/s2 |
La precisión de estabilización | ≤0.5mrad |
La precisión angular | ±0, 1° |
La cámara de infrarrojos | |
El detector | VOX no refrigerada FPA |
Pixel | 640×512 |
Spectrum | 7.5~13.5um |
La distancia focal | 35mm |
El tamaño de píxeles | 17μm |
Frecuencia de fotogramas | 25Hz |
De vídeo digital | SD-SDI |
Cámara de luz diurna | |
La resolución | 1920×1080 |
La distancia focal | 4.9Mm~49mm(10× zoom óptico) |
El FOV | 7°03' x 4°~49°28' x 7°28' |
Frecuencia de fotogramas | 30Hz |
De vídeo digital | HD-SDI |
Interfaz externa | |
Video | HD-SDI (bidireccional) |
La comunicación | RS232/RS422/RS485. |
Protocolo de control | Pelco-D y el protocolo extendido |
alimentación | DC 12V |
consumo eléctrico | ≤15W |
Física | |
La dimensión | ≤Φ145mm x 205mm |
El peso | ≤2.5Kg |
La instalación | Por debajo del vientre |
El color | Blanco & Negro |
