Información Básica.
No. de Modelo.
GRB101-1C
cobertura de azimut
360 grados
cobertura de eleavación
40 grados
Paquete de Transporte
Aluminum Alloy Package
Especificación
C Band (5.5-5.8GHz)
Marca Comercial
WaveSonics
Origen
China
Capacidad de Producción
10000 Piece/Year
Descripción de Producto
El radar de vigilancia aéRea
El ASR 223-5C1K-3D / C band
El ASR 223-5C1K-3D Es un radar de vigilancia de seguridad, que es el mismo tipo de radar como ASR 223-1C1K, que es un radar phased array con tecnologíA avanzada y un rendimiento estable desarrollado para la deteccióN de la baja de volar los aviones teledirigidos.
La diferencia es que el ASR 223-1C1K es una sola matriz de radar, mientras que el ASR 223-4C1K-3D es un radar de matriz de cuatro, asíComo la altura equipados con radar de búSqueda.
CaracteríSticas
-- Alta velocidad de datos y de alta precisióN de posicionamiento
-- Multi-Input salida múLtiple (MIMO) system
-- Todas las condiciones climáTicas de la adaptabilidad
AplicacióN
Los aeropuertos, las bases militares, las zonas fronterizas y otras áReas clave de vigilancia de seguridad
La especificacióN
Para máS detalles, visite: A5250379796602ad.En.Made-in-china.Com

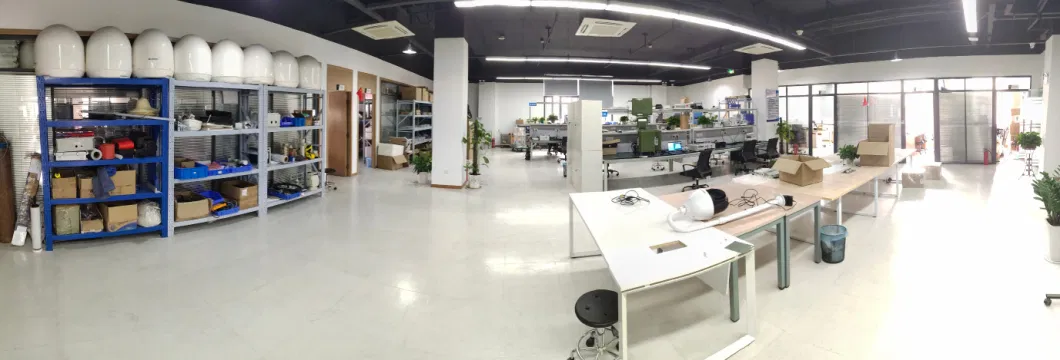

Vista previa de la fáBrica

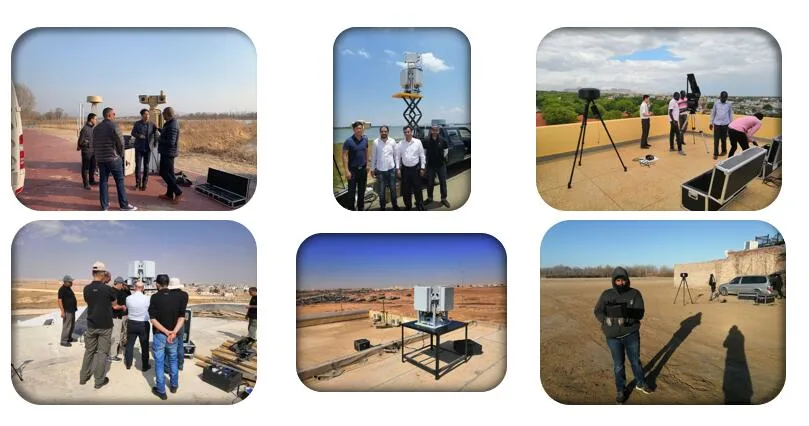

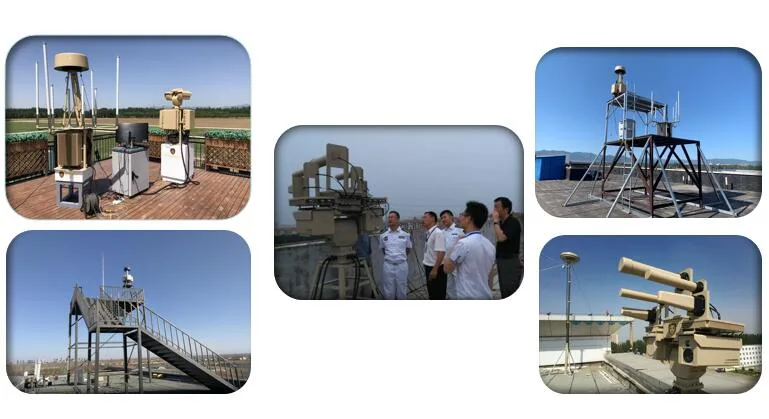

Referencia de proyecto
El ASR 223-5C1K-3D / C band
El ASR 223-5C1K-3D Es un radar de vigilancia de seguridad, que es el mismo tipo de radar como ASR 223-1C1K, que es un radar phased array con tecnologíA avanzada y un rendimiento estable desarrollado para la deteccióN de la baja de volar los aviones teledirigidos.
La diferencia es que el ASR 223-1C1K es una sola matriz de radar, mientras que el ASR 223-4C1K-3D es un radar de matriz de cuatro, asíComo la altura equipados con radar de búSqueda.
CaracteríSticas
-- Alta velocidad de datos y de alta precisióN de posicionamiento
-- Multi-Input salida múLtiple (MIMO) system
-- Todas las condiciones climáTicas de la adaptabilidad
AplicacióN
Los aeropuertos, las bases militares, las zonas fronterizas y otras áReas clave de vigilancia de seguridad
La especificacióN
| El tema | La especificacióN |
| Modo de trabajo | + Doppler de Pulso de ultrasonidos phased array. |
| Frecuencia de trabajo | Banda C (5.5-5.8GHz). |
| Rango de deteccióN | 1.2Km (DJI Phantom 3/4", Mavic", RCS≈0,01 metros cuadrados) |
| El rango de deteccióN míNimo | ≤100m |
| Cobertura azimutal | Panel 4: 360°+ ( Radar DeteccióN de altura de 3D) |
| La cobertura de la elevacióN | 40° |
| La precisióN de distancia | ≤10 m. |
| La precisióN de acimut | ≤1.0° |
| La velocidad de deteccióN de destino | 0,2M/s - 25m/seg. |
| Velocidad de PrecisióN | ≤0,2 m/seg. |
| La tasa de datos | ≤1,5 s |
| De salida pico | 4W/Panel |
| peso neto | ≤70kg. |
| Fuente de AlimentacióN | AC220V/250W |
| Interface | El protocolo UDP (Ethernet) |
| La dimensióN | 725mm X 725mm X 735 Mm (2D) 725mm X 725mm X 1400 Mm (3D) |
| La temperatura de trabajo | De -40 ºC ~ +60 °C. |
| El Ambiente de trabajo | Prueba de agua de lluvia; Polvo PrevencióN; PrevencióN de la arena;La Prueba de humedad, Moho Y a prueba A prueba de sal |
Para máS detalles, visite: A5250379796602ad.En.Made-in-china.Com

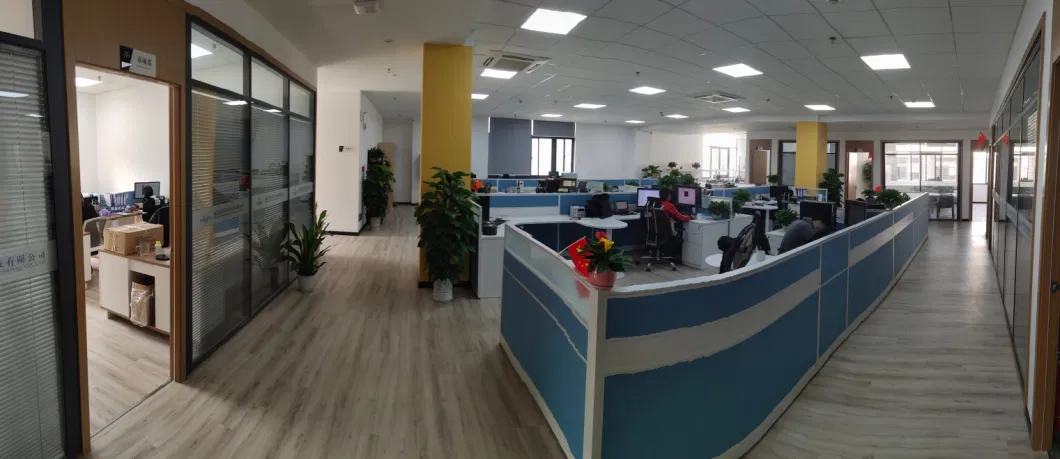

Vista previa de la fáBrica

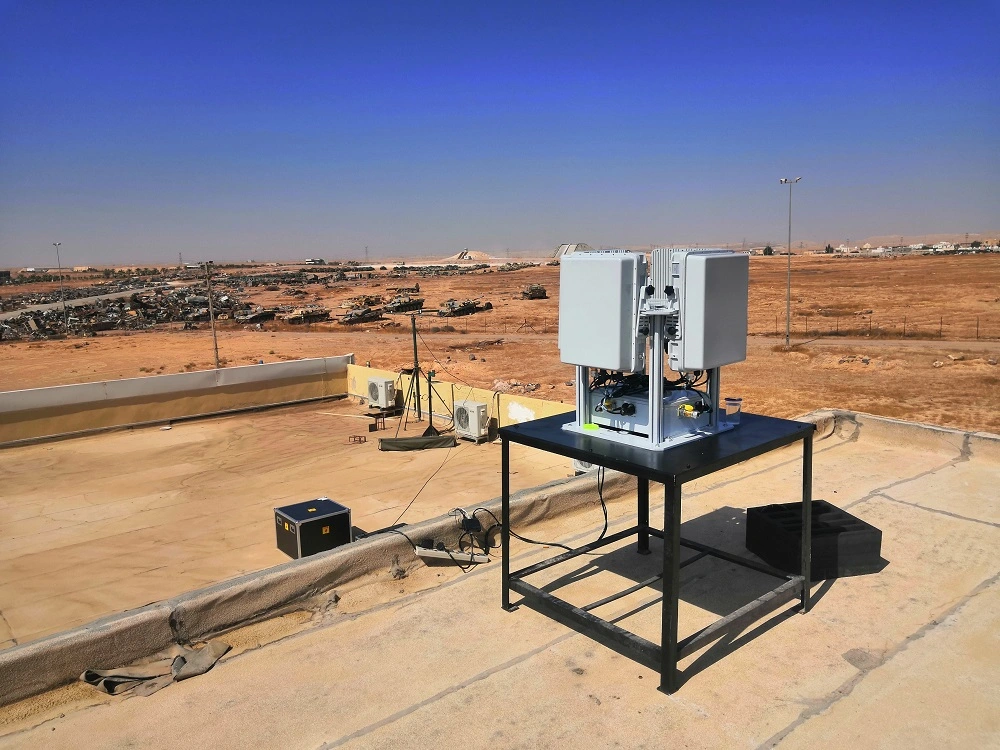

Referencia de proyecto
