Descripción de Producto

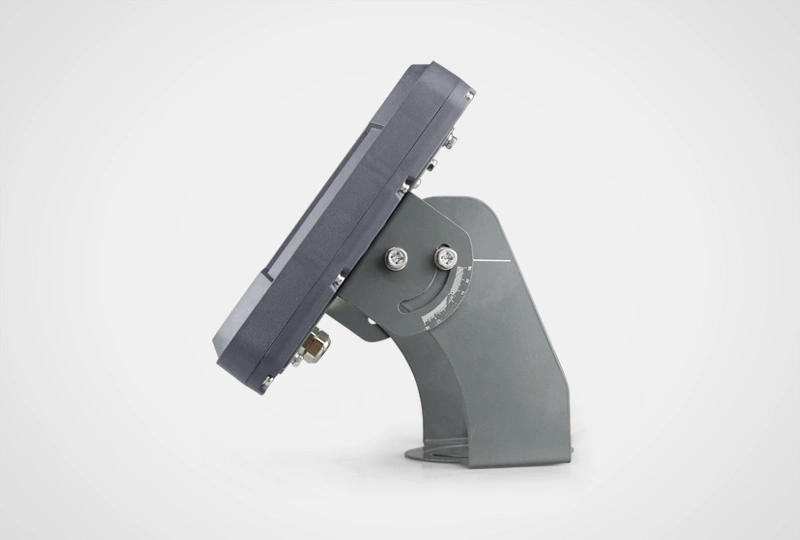

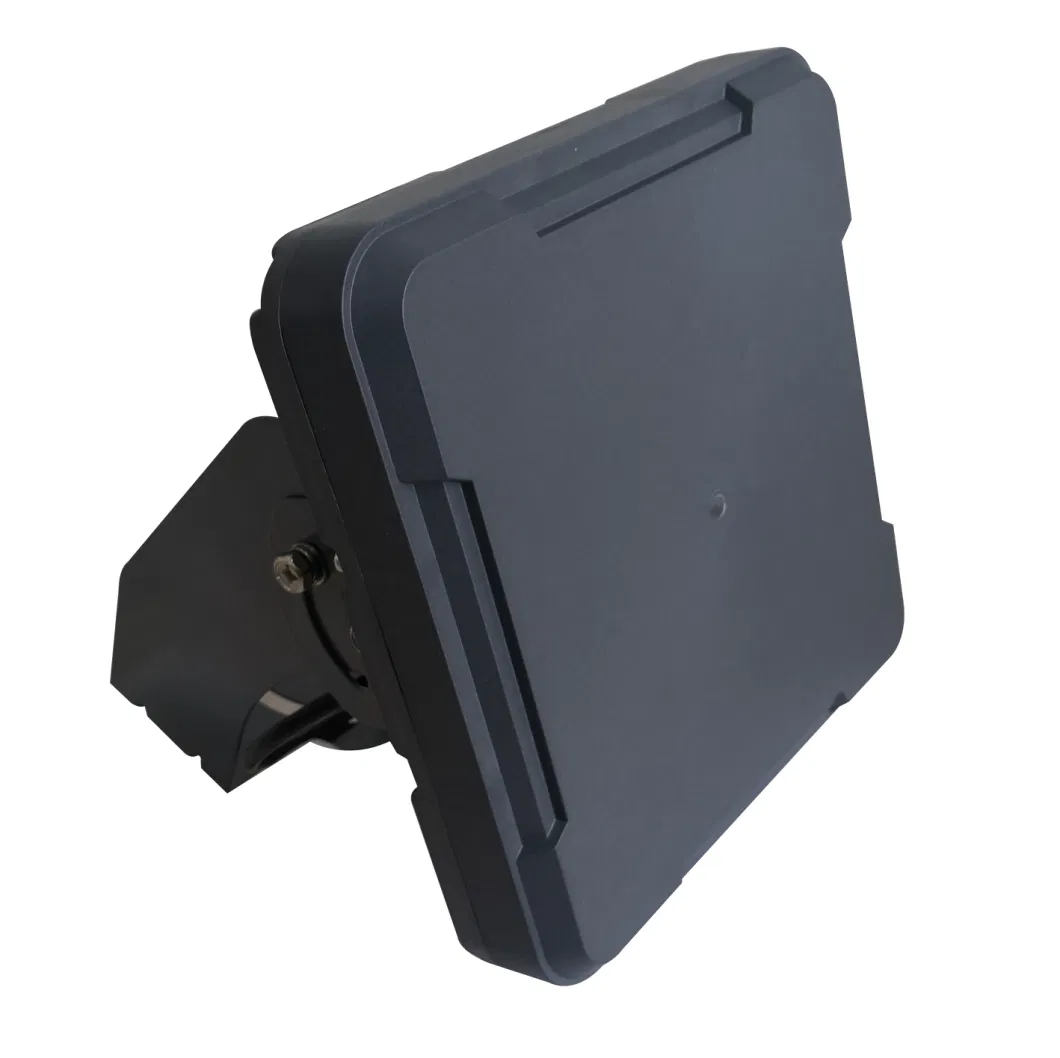

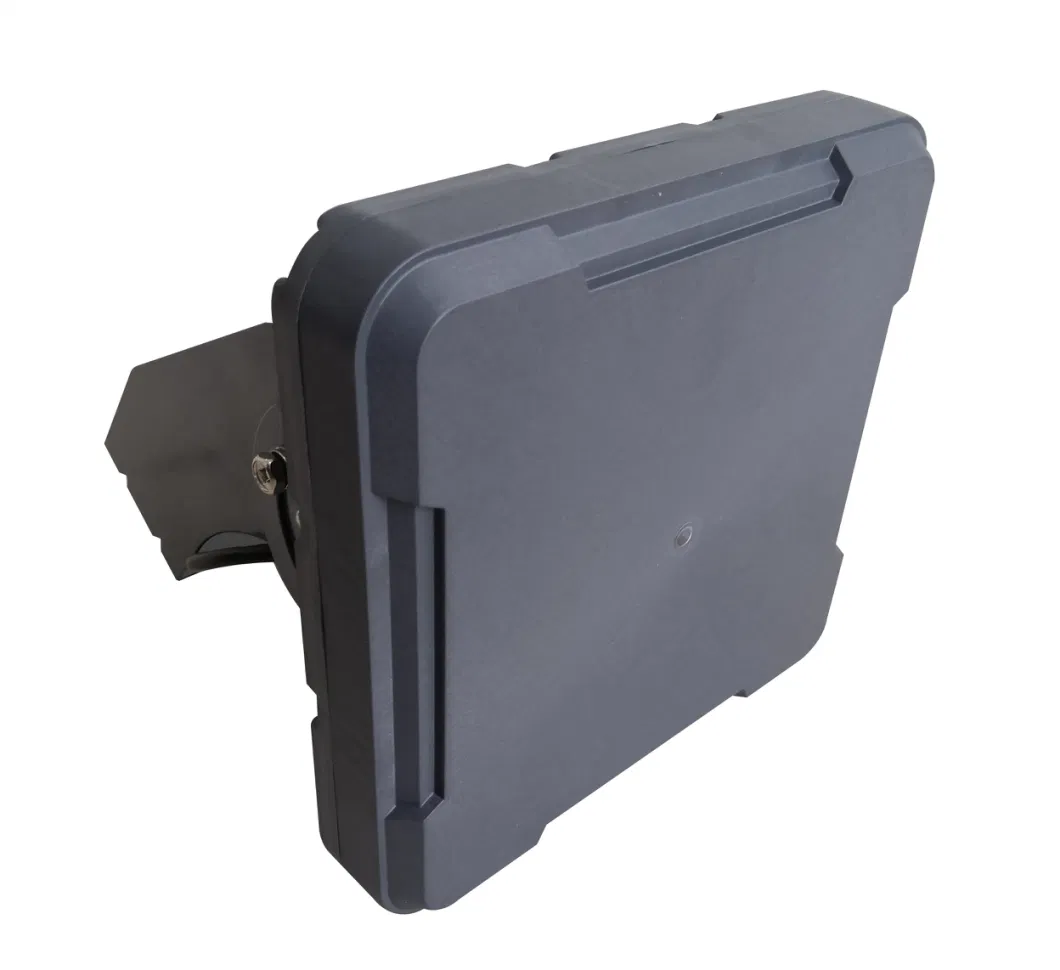

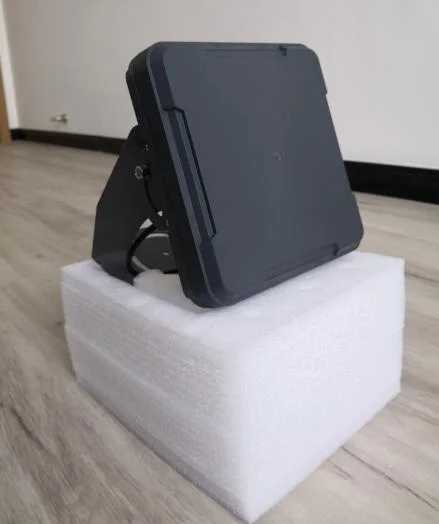

El radar de onda milimétrica--WS-STS1-12
WS-STS1-12, la seguridad de alta precisión, el radar adopta la moderna tecnología de microondas y la tecnología de procesamiento de señal digital, que puede completar la colocación precisa de objetos en movimiento en el área de cobertura, la salida de su posición relativa, la dirección del movimiento y la velocidad y demás información, función de alerta temprana, y mejorar la capacidad de prevención y manejo de emergencias, para proporcionar a todos y todas las condiciones meteorológicas de seguridad para el entorno de importantes instalaciones (frontera, aeropuerto, el campo de petróleo, minas, el río, lago, etc.).
Características
-- Utilizando la tecnología MMIC 24 GHz con un rendimiento superior.
-- Digital radar phased array basada en tecnología de DBF.
-- La distancia de detección de vehículos y peatones ≥ 500 m, el barco ≥ 1000m, ángulo de observación ≥ 100 °.
-- La posición relativa, el movimiento de dirección y velocidad de la meta puede ser informado.
-- Con múltiples objetivos detección y seguimiento de trayectoria de movimiento, respectivamente.
-- De fácil instalación y actualización.
-- Con una fuerte capacidad de adaptación al medio ambiente y sin interferencia por parte de la luz, polvo, lluvia y nieve.
Aplicación
WS-STS1-12 puede ser utilizado en la protección de los principales ámbitos básicos. Cuando el personal de sospechoso entrar en el área de protección, el producto oportuna puede controlar y activar una alarma. El producto tiene un amplio rango de cobertura, y puede localizar con precisión. Puede seguir cooperando con la cámara para confirmar la identidad de la meta y mejorar el nivel de alerta de seguridad.

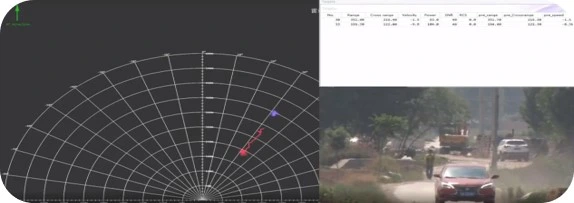

Software
La especificación
El rango de frecuencia | 24GHz~24.25GHz |
La onda de modulación | FMCW |
El ancho de banda | 60MHz |
La tasa de la fecha | 85 ms |
Medición de rango | 5m~500m (peatones)5m~1000m (vasos) |
Medición de velocidad | -19m/s~+19m/s |
Rango de ángulo azimut | -50°~+50° |
Rango de ángulo de elevación | -7°~+7° |
La precisión de la gama | ±1m |
La precisión de velocidad | ±0,07 m/s |
La precisión angular | ±1° |
Resolución de alcance | 2,5 m |
La resolución de la velocidad | 0,07m/s |
La resolución angular | 12° |
El rango de tensión | 10V~16V DC |
La gama actual | ≤800mA@12V DC |
El rango de temperaturas | -40ºC~+70ºC |
Grado IP | IP67 |
El puerto de comunicaciones | RJ45 |
Altura de instalación | 2m~4m |
El peso | 980g |
Dimensiones(H×N×D) | 190 mm x 190 mm x 40mm |
