Información Básica.
No. de Modelo.
CSR501-1C3K
Origen
China
Capacidad de Producción
1000 Piece/Year
Descripción de Producto

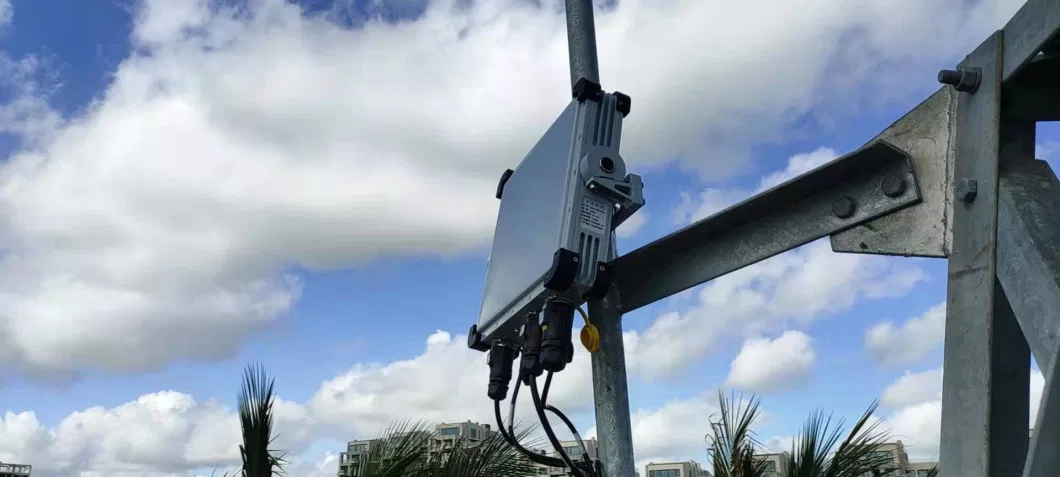

Los radares de vigilancia litoral
CSR501-1C3K/2C3K/3C3K
CSR501-4C3K
CSR501 series obras de radar en banda C y adopta digital activa totalmente digital de la tecnología de ultrasonidos phased array. A través de la modularización y fino diseño, se hace amplio uso de adaptive blanco en movimiento, detección digital T/R (transmitir/recibir), DBF (formación de haces digital), analógicos y digitales diseño integrado y otros medios técnicos.
Se compone principalmente de la matriz de radar y la distribución de la caja de control, que se utiliza para la detección, advertencia y la indicación de destino del traslado de los buques en el área offshore. Puede dar la información sobre la pista de la meta en tiempo real y precisa.
Características
Para más detalles, visite: a5250379796602ad.en.made-in-china.com
Vista previa de la fábrica

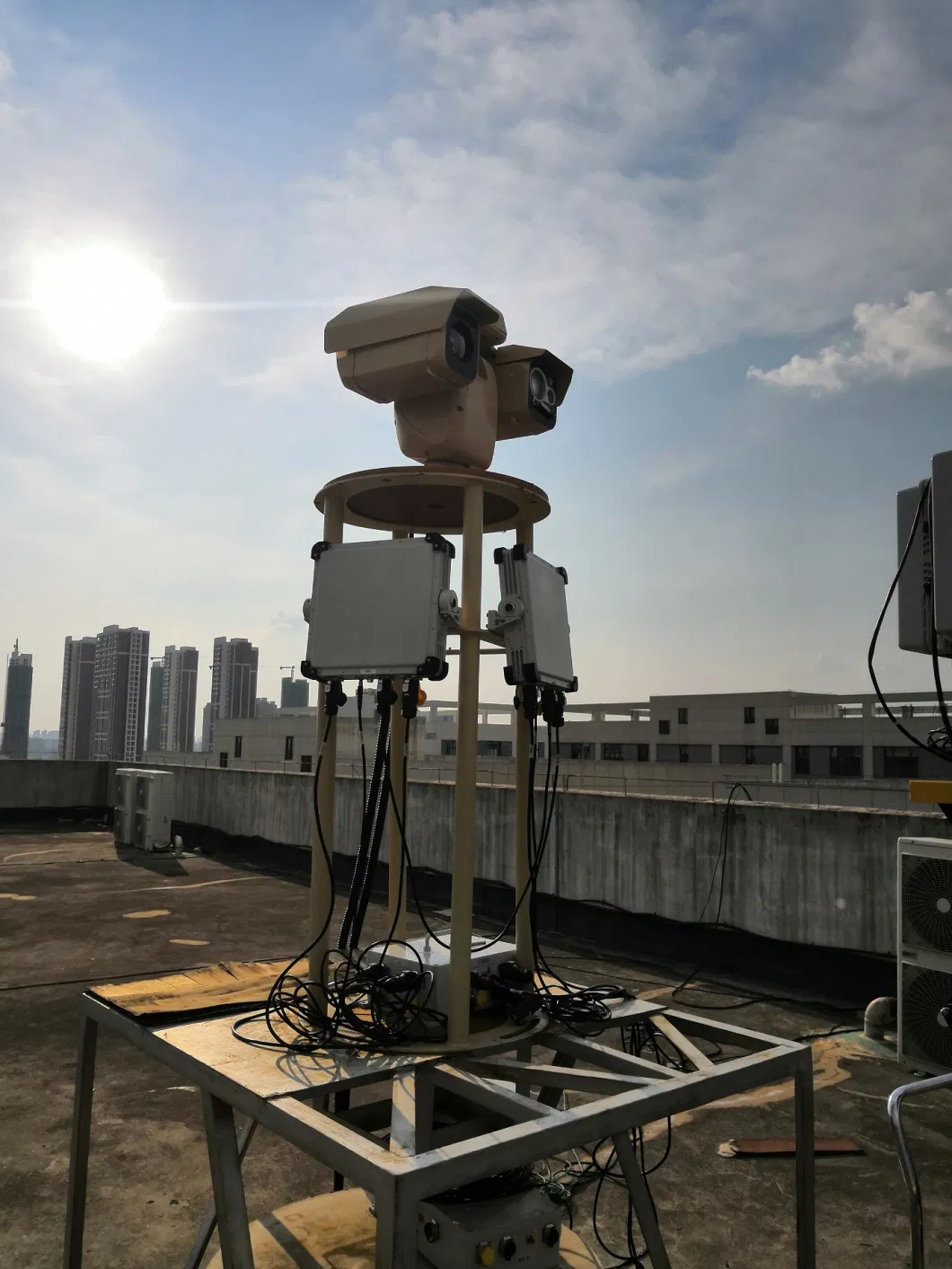

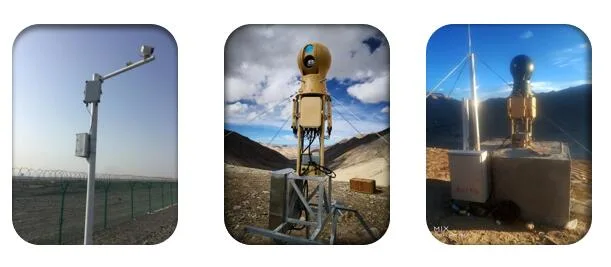

Referencia de proyecto

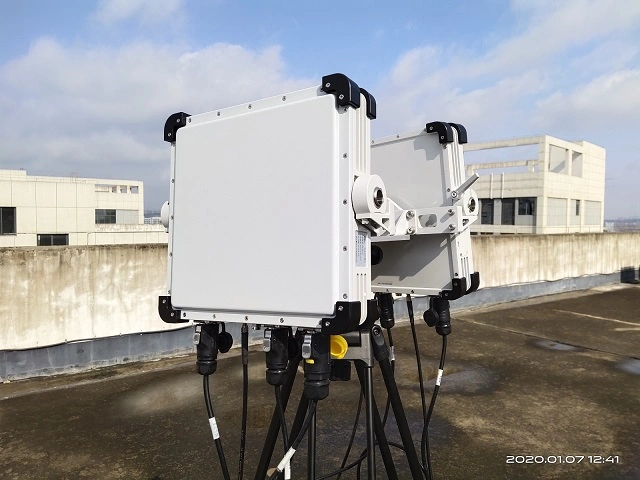

CSR501-1C3K/2C3K/3C3K
CSR501-4C3K
CSR501 series obras de radar en banda C y adopta digital activa totalmente digital de la tecnología de ultrasonidos phased array. A través de la modularización y fino diseño, se hace amplio uso de adaptive blanco en movimiento, detección digital T/R (transmitir/recibir), DBF (formación de haces digital), analógicos y digitales diseño integrado y otros medios técnicos.
Se compone principalmente de la matriz de radar y la distribución de la caja de control, que se utiliza para la detección, advertencia y la indicación de destino del traslado de los buques en el área offshore. Puede dar la información sobre la pista de la meta en tiempo real y precisa.
Características
•Eliminación gradual del sistema de barrido de la matriz eléctrica y el análisis en el azimut para llevar a cabo la detección no uniforme
•Instalación sencilla, ligera, fácil de usar y rápido de la erección por individuos
•Adaptive blanco en movimiento la detección y supresión de la tecnología de doppler desorden
•Digital T / R y altamente integrada la tecnología digital de RF y la tecnología de diseño integrado.
Aplicación
La especificación Aplicación
•Gestión de los puertos de pesca marina
•La navegación auxiliar en el interior de river
•El canal de navegación asistida
| El tema | La especificación |
| Modo de trabajo | + Doppler de Pulso de ultrasonidos phased array. |
| Frecuencia de trabajo | Banda C (5) punto de frecuencia de trabajo |
| El rango de detección máxima | 5.0Km(5m~10m) barco de pesca |
| El rango de detección mínimo | ≤100m |
| Cobertura azimutal | ≥ 90°(solo panel de 180°)/(La doble paneles) |
| La cobertura de la elevación | 18° |
| La precisión de distancia | ≤10 m. |
| La precisión de acimut | ≤1.0° |
| La velocidad de detección de destino | 0,5 m/s - 30m/s |
| Precisión de la velocidad | ≤ 0,2 m/seg. |
| La tasa de datos | ≥ 1 vez/seg. |
| peso neto | El Radar solo panel:≤4.0Kg Cuadro de mando de distribución:≤2.5Kg |
| El consumo de energía | ≤ 85W(solo panel) |
| Fuente de alimentación | AC200V~240V |
| Interface | RJ45 / 1-canal Ethernet de 100 MB (protocolo UDP) |
| La dimensión | El Radar solo panel:324mm x 298mm x 86mm Caja de control de distribución:265mm x 230mm x 75 mm. |
| La temperatura de trabajo | De -40 ºC ~ +55 °C. |
| La fiabilidad y mantenimiento | MTBCF:≥ 20000h & MTTR:≤ 0.5h |
| El ambiente de trabajo | Prueba de agua de lluvia; Polvo prevención; prevención de la arena; a prueba de humedad, moho y a prueba a prueba de sal |
