Información Básica.
No. de Modelo.
ZD-F8-G2-160W
potencia de salida
55w
fuente de alimentación
batería de litio integrada 24v/10a
Paquete de Transporte
by Box
Especificación
620*60*255mm not include antennas;
Marca Comercial
ZD TECH
Origen
China
Código del HS
8543209090
Capacidad de Producción
2000pieces/Month
Descripción de Producto
Introducción del producto
Como vehículo aéreo no tripulado portátil (en adelante denominado "UAV"), equipo de control basado en el principio de transmisión de ondas electromagnéticas de alta intensidad, el ZD-F8-G2 funciona en el sistema de control de vuelo y receptor de posicionamiento por satélite de varios UAV civiles pequeños y medianos, y los hace fracasar al bloquear las señales de comunicación normales.
Este equipo tiene 410~450MHz, 840~930MHz, 1180~1280Mhz, 1430~1444MHz , 1550~1620Mhz, 2400~2500Mhz, 5150-5350MHz, 5715~5850MHz. La frecuencia de bloqueo de control de vuelo de seis bandas de frecuencia, así como la frecuencia de bloqueo de posicionamiento de satélites GPS/QZSS/GLONASS/Galileo, pueden hacer que el UAV controlado pierda el control, regrese, conduzca, aterrizaje forzado o choque a través de operaciones razonables.

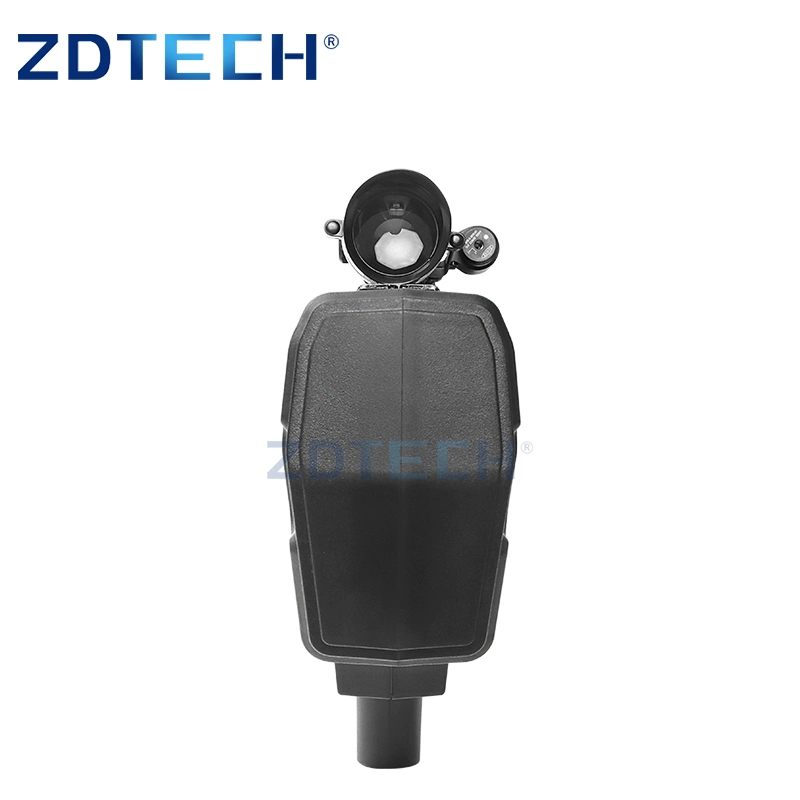

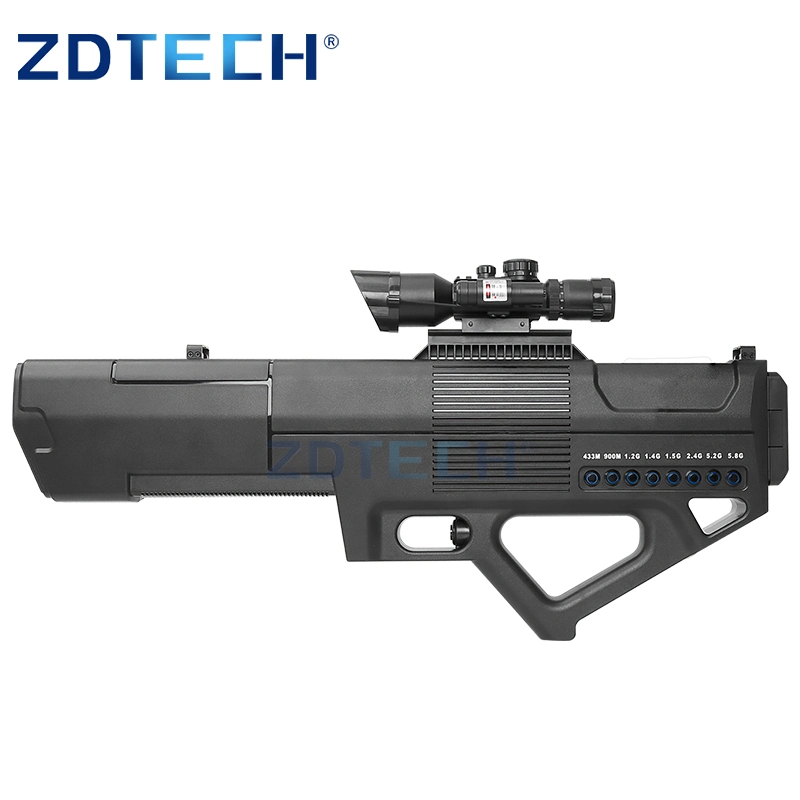

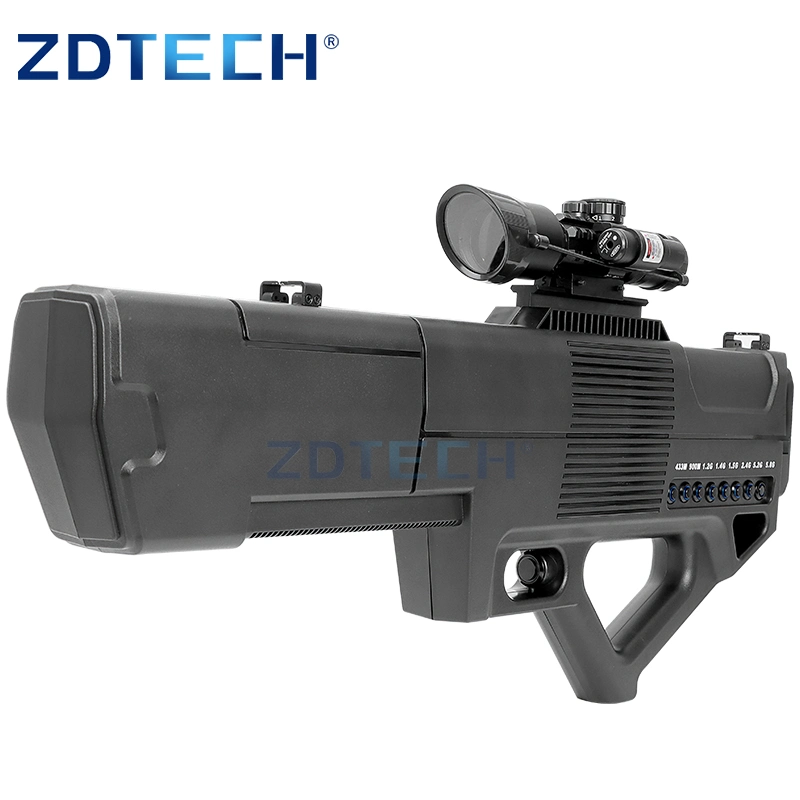

Este dispositivo adopta un diseño portátil, con carcasa PC+ABS de alta resistencia, estructura de circuito de microondas altamente integrada y diseño de antena miniaturizada compacta. Tiene las características de cuerpo firme, buena disipación de calor, fácil de transportar y usar, y larga distancia de control. El dispositivo utiliza una batería de litio recargable con una batería de larga duración.
Este equipo adopta la fuente de interferencia de doble estándar DSSS/FHSS, con tecnología MMIC de circuito integrado de microondas de estado sólido, y tecnología de montaje superficial SMT de alta densidad, que tiene alta fiabilidad y puede adaptarse al trabajo normal en entornos de frío intenso y alta temperatura.
II Lista de piezas
Antes de comenzar a utilizarlo, compruebe que todos los elementos siguientes están incluidos en el paquete del dispositivo. Si falta algo, póngase en contacto con su distribuidor.
III Especificaciones técnicas
1) frecuencia de trabajo: 420-450MHz, 840~930MHz, 1180~1280MHz,1380-1440MHz,
1550~1620MHz, 2400~2500MHz, 5150~5250MHz, 5715~5850MHz.
2) Potencia de salida: 160W.
3) estilo de señal: DSSS (espectro de difusión) / FHSS (salto de frecuencia).
4) Ganancia de antena: 38-40dB.
5) capacidad de la batería: 6800mah (una batería, múltiples configuraciones).
6) tiempo de resistencia: ≥60 minutos (lanzamiento continuo) ≥600 minutos (30s lanzamientos, 90s paradas)
7) Peso del producto: Host 2,6kg,
Batería 0,95kg,
Vista 0,47Kg.
8) Tamaño del producto: Host 620*60*255mm,
Batería 170*98*52mm,
Vista 230*65*85mm
9) modo de trabajo: Lanzamiento independiente de un solo canal.
10) aumento de la vista: 3-10 veces.
11) distancia de control: Altitud de vuelo 100m distancia de control ≥ 1500m,
Altitud de vuelo 200m distancia de control ≥ 2000m.
Como vehículo aéreo no tripulado portátil (en adelante denominado "UAV"), equipo de control basado en el principio de transmisión de ondas electromagnéticas de alta intensidad, el ZD-F8-G2 funciona en el sistema de control de vuelo y receptor de posicionamiento por satélite de varios UAV civiles pequeños y medianos, y los hace fracasar al bloquear las señales de comunicación normales.
Este equipo tiene 410~450MHz, 840~930MHz, 1180~1280Mhz, 1430~1444MHz , 1550~1620Mhz, 2400~2500Mhz, 5150-5350MHz, 5715~5850MHz. La frecuencia de bloqueo de control de vuelo de seis bandas de frecuencia, así como la frecuencia de bloqueo de posicionamiento de satélites GPS/QZSS/GLONASS/Galileo, pueden hacer que el UAV controlado pierda el control, regrese, conduzca, aterrizaje forzado o choque a través de operaciones razonables.
Este dispositivo adopta un diseño portátil, con carcasa PC+ABS de alta resistencia, estructura de circuito de microondas altamente integrada y diseño de antena miniaturizada compacta. Tiene las características de cuerpo firme, buena disipación de calor, fácil de transportar y usar, y larga distancia de control. El dispositivo utiliza una batería de litio recargable con una batería de larga duración.
Este equipo adopta la fuente de interferencia de doble estándar DSSS/FHSS, con tecnología MMIC de circuito integrado de microondas de estado sólido, y tecnología de montaje superficial SMT de alta densidad, que tiene alta fiabilidad y puede adaptarse al trabajo normal en entornos de frío intenso y alta temperatura.
II Lista de piezas
Antes de comenzar a utilizarlo, compruebe que todos los elementos siguientes están incluidos en el paquete del dispositivo. Si falta algo, póngase en contacto con su distribuidor.
| Nombre | Cantidad | Nota | |
| 1 | Ordenador host | 1 | |
| 2 | Vista | 1 | Con función de infrarrojos |
| 3 | batería de litio | 1 | Se pueden configurar varias baterías |
| 4 | Cargador | 1 | |
| 5 | Cable | 1 | |
| 6 | Correa | 1 | |
| 7 | Instrucciones | 1 | |
| 8 | Caja de equipo | 1 |
III Especificaciones técnicas
1) frecuencia de trabajo: 420-450MHz, 840~930MHz, 1180~1280MHz,1380-1440MHz,
1550~1620MHz, 2400~2500MHz, 5150~5250MHz, 5715~5850MHz.
2) Potencia de salida: 160W.
3) estilo de señal: DSSS (espectro de difusión) / FHSS (salto de frecuencia).
4) Ganancia de antena: 38-40dB.
5) capacidad de la batería: 6800mah (una batería, múltiples configuraciones).
6) tiempo de resistencia: ≥60 minutos (lanzamiento continuo) ≥600 minutos (30s lanzamientos, 90s paradas)
7) Peso del producto: Host 2,6kg,
Batería 0,95kg,
Vista 0,47Kg.
8) Tamaño del producto: Host 620*60*255mm,
Batería 170*98*52mm,
Vista 230*65*85mm
9) modo de trabajo: Lanzamiento independiente de un solo canal.
10) aumento de la vista: 3-10 veces.
11) distancia de control: Altitud de vuelo 100m distancia de control ≥ 1500m,
Altitud de vuelo 200m distancia de control ≥ 2000m.
