Descripción de Producto
El radar de vigilancia aérea

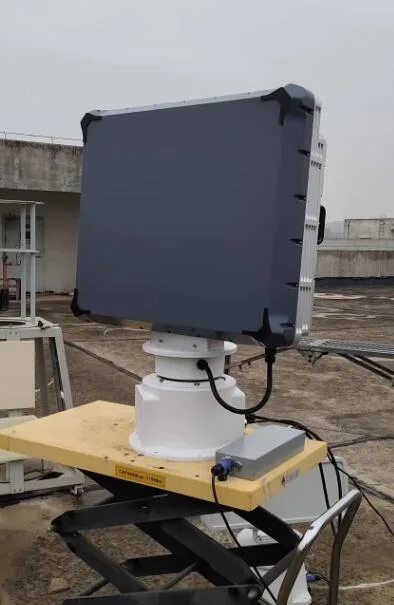

El ASR 216R-1S5K-3D / S band
El ASR 216R-1S5K-3D, que trabajan en la banda S, la adopción de la tecnología digital de phased array activo sistema, a través de los modulares, de fino diseño, el uso integrado de adaptive blanco en movimiento, detección digital T/R (transmitir/recibir), DBF (formación de haces digital), diseño de integración de analógico a digital, con una detección estable rendimiento, alta precisión, y de bajo costo, es un excelente suelo blanco en movimiento la detección de radar.
Con precisión puede dar el objetivo de acimut, la distancia, altitud, velocidad y la otra vía de información.
Se utiliza para la detección, atención y se dirigen a la indicación de las micro y pequeñas UAV civil en áreas clave como la exposición de la cárcel, etc..
Características
• Alta velocidad de datos y de alta precisión de posicionamiento
•Salida múltiple Multi-Input sistema (MIMO)
•Todas las condiciones climáticas de la adaptabilidad
Aplicación
Los aeropuertos, las zonas fronterizas y otras áreas clave de vigilancia de seguridad
La especificación
El tema | La especificación |
Sistema de trabajo o modo. | Sistema de ultrasonidos phased array (fase de acimut barrido) |
Frecuencia de trabajo | Banda S(2,9 Ghz de frecuencia de funcionamiento; 5 puntos) |
Rango de detección | A 5 km (DJI Phantom 3/4 RCS≈0.01m2) |
El rango de detección mínimo | ≤100m |
Cobertura azimutal | 0°~ 360° |
La cobertura de la elevación | 0°~ 40° |
La precisión de distancia | ≤10 m. |
La precisión de acimut | ≤1.0° |
La precisión de elevación | ≤1.0° |
La tasa de datos | Búsqueda:≤2 seg. |
El consumo de energía | ≤250W |
Fuente de alimentación | AC220V-AC240V |
peso neto | ≤60kg (PTZ) |
Interface | RJ45, el protocolo UDP) |
La dimensión | 782mm x 695mm x T200 mm (antena) 365 mm x 365mm x 312 mm H (giradiscos) |
La temperatura de trabajo y la temperatura de almacenamiento | De -40 ºC ~ +55 °C. De -40 ºC ~ +65 °C. |
El ambiente de trabajo | Prueba de agua de lluvia; Polvo prevención; prevención de la arena; prueba de humedad, moho y a prueba a prueba de sal |
Para más detalles, visite: a5250379796602ad.en.made-in-china.com

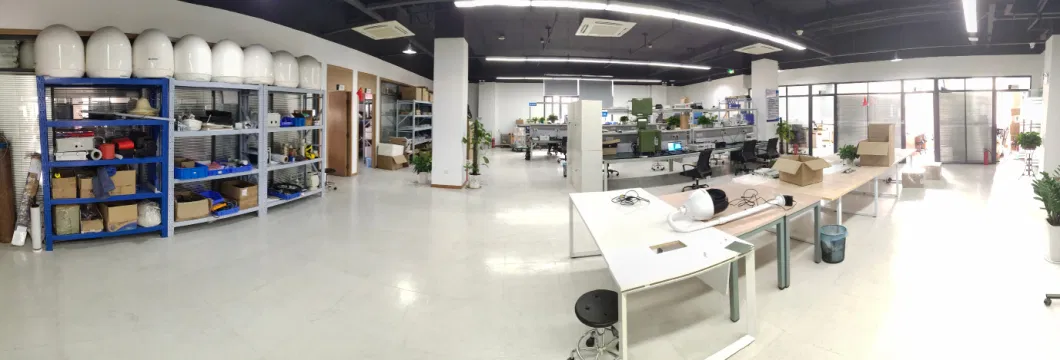

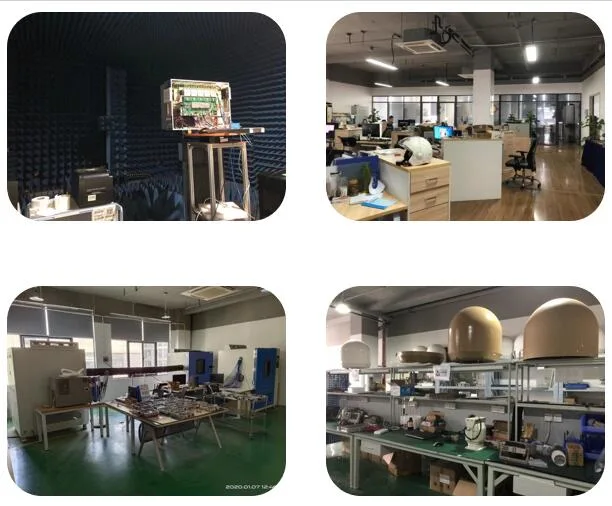

Vista previa de la fábrica

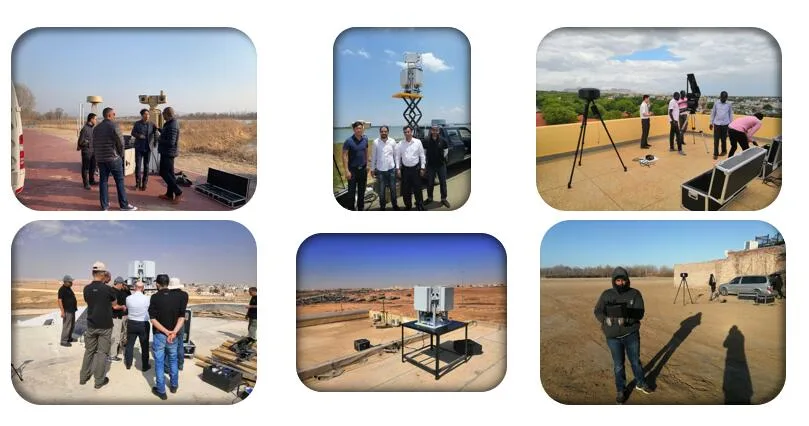

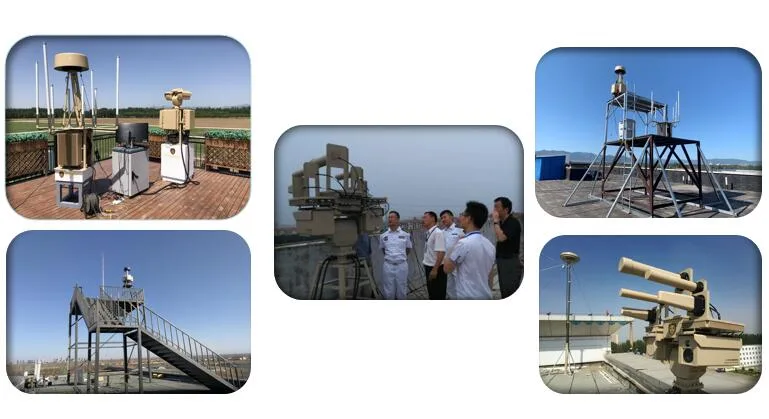

Referencia de proyecto
