Descripción de Producto
CD15NMT es el último equipo de transmisión inalámbrica miniaturizado y funcional. Adopta la tecnología de transmisión inalámbrica TDD y el diseño de diversidad de antena dual para hacer que la calidad de transmisión de la señal sea más estable. El dispositivo puede admitir la transmisión bidireccional de datos de red y datos serie TTL al mismo tiempo. El enlace de datos puede ajustarse de acuerdo con diferentes proporciones, y las velocidades de transmisión de enlace de datos ascendente y descendente pueden ajustarse proporcionalmente. Además, el módulo tiene tres frecuencias de 2,4GHz/1,4GHz/800MHz para la opción.
Tecnología de transmisión inalámbrica TDD OFDM;
Frecuencia opcional 800MHz,1,4GHz,2,4GHz;
Dimensión 88x55x17mm Peso N.W.:110g N.W.:140g(antena incluida;
La velocidad de transmisión dúplex es de 3-8Mbps;
Punto de apoyo a punto y punto a multipunto en 1-4 TX a 1RX, o 1TX a 1-4 RX. Por ejemplo: Tres drones a un GCS, tres GCS a un drone;
Diseño de diversidad de antena doble para hacer que la calidad de transmisión de la señal sea más estable y que la sensibilidad de recepción sea alta;
Largo alcance más de 15km en LOS ANGELES, 200meters-500meters en el NLOS;
La potencia de RF más baja 25dBm y el consumo de energía TX 5W RX 5W;

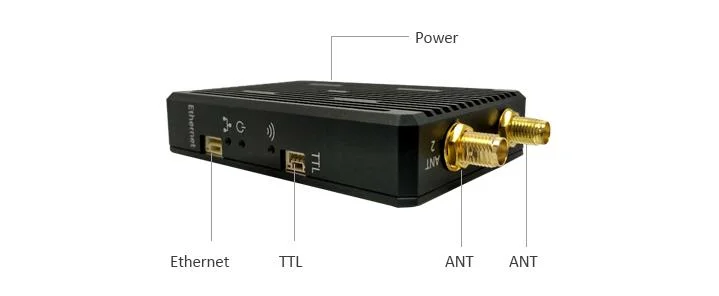

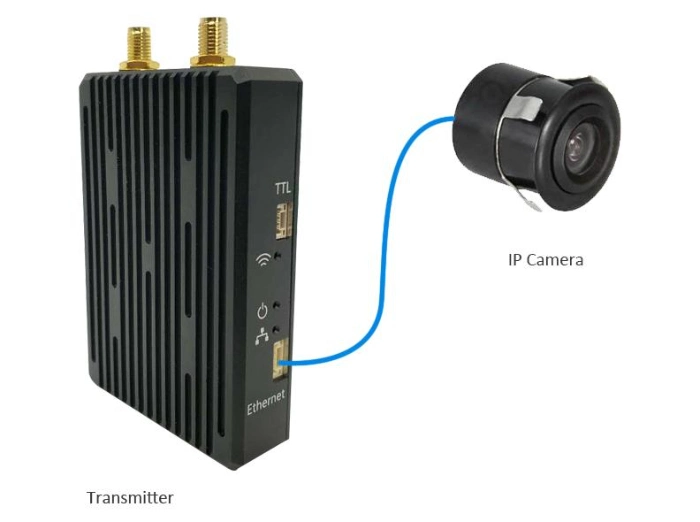

Admite salida de vídeo IP y datos serie TTL bidireccionales;
El dispositivo puede aplicarse al uso de terminales inteligentes no tripulados como aviones no tripulados, barcos no tripulados, barcos no tripulados, robots, etc. puede transmitir datos de red Ethernet estándar, datos de puerto serie TTL, y soportar una fuente de alimentación de gran tensión, que puede ser ampliamente utilizado para la transmisión de señales de vídeo en red en los campos de aviones no tripulados, vehículos no tripulados, blimps, aviones de blanco, paraguas de poder, robots y así sucesivamente. Transmisión de señal de control. Al mismo tiempo, es adecuado para uso portátil en proyectos como análisis forense de vídeo in situ para agentes de la policía, despliegue de emergencia y lugares de rescate.
| Hardware | ||
| RF | Frecuencia | 2,4G(2401,5-2481,5MHz)1,4G(1427,9-1447,9MHz) 800m (806-826 MHz) |
| Potencia de RF | 25dBm±2 | |
| Sensibilidad de recepción | 2,4G(1Mbps):20MHz -99dBm 10MHz -102dBm5MHz -104dBm 3MHz -106dBm1.4G(1Mbps):10MHz -103dBm 5MHz -106dBm 3MHz -108dBm800M(1Mbps):10MHz -103dBm 5MHz -106dBm 3MHz -108dBm | |
| Antena | Antena doble | Tipo SMA |
| Puerto serie | TTL*1 | Velocidad en baudios 115200 |
| Potencia | consumo | 5V alimentación el consumo máximo en 850mA±15% |
| 9~13v | opcional | |
| Temperatura de trabajo | -25ºC~60ºC. | |
| Sistema | ||
| Punto central | Selección de nodo central | Cualquier nodo de la red se puede configurar como un nodo central |
| Desde nodo | Tasa | El nodo central recibe/envía simultáneamente la velocidad total de datos compartir en el ancho de banda actual |
| Cantidad de nodo | Nodos Ethernet N≥2 máximo 16 puntos de acceso | |
| Comunicaciones | Los dos nodos esclavos cualesquiera deben ser reenviados a través del central nodo | |
| Cualquier nodo admite modos de unidifusión y difusión | ||
| Tasa | Todos los nodos esclavos y el nodo central comparten el ancho de banda de trabajo en una dirección, la configuración de downlink máxima (ancho de banda de 20M, la velocidad alcanza 30m), y la configuración de uplink máxima (ancho de banda de 20M, la velocidad alcanza 26M) | |
| Ajuste automático de potencia | Admite el ajuste adaptativo del nodo de acceso de la potencia de transmisión | |
| Actualización de software | Actualización OTA, local y remota | |
| Inalámbrico | ||
| Antiinterferencias | Salto de frecuencia | Soporta saltos de frecuencia automáticos en el rango de frecuencia |
| Configuración de la retransmisión | Seleccione si desea retransmitir según los diferentes datos transportados | |
| Modo de transmisión | Modo de transmisión | Transmisión de antena única, recepción de antena única/antena única |
| Enlace de datos | Comunicación bidireccional de datos maestro-esclavo, ajuste dinámico de la velocidad en función de los datos inalámbricos | |
| Acceso | PTP; PTMP | |
| Ancho de banda | 2,4GHz | 3MHz/5MHz/10MHz/20MHz |
| 1,4GHz | 3MHz/5MHz/10MHz | |
| 800MHz | 3MHz/5MHz/10MHz | |
| Tasa | Un solo nodo admite hasta 30Mbps, velocidad media adaptativa del sistema de distribución | |
| Cifrado | Admitir el cifrado de nivel de configuración de usuario 2 para desactivar y. Cifrado (ZUC,SNOW3G,AES tres opciones de cifrado son opcionales) | |
| Modulación | QPSK\16QAM\64QAM | |
| Latencia | Latencia del aire | Retraso de la transmisión nodo-nodo central<10ms |
| Retardo de arranque | Retraso de arranque del nodo central/nodo esclavo<15s | |
| Inicio de red | Tiempo<1min | |
